Zastosowanie bezprzewodowego zestawu słuchawkowego umożliwia wygodne prowadzenie rozmów bez konieczności przebywania przy stacjonarnym aparacie telefonicznym. Wiąże się to z pełną swobodą ruchu podczas trwania połączenia. Zastosowanie modułu Yealink EHS36 pozwala dodatkowo na zdalną kontrolę obsługiwanych połączeń bezpośrednio z poziomu słuchawki. Aby było to możliwe należy jednak prawidłowo połączyć wszystkie elementy zestawu, w skład którego wchodzą:
UWAGA! Jeśli posiadasz inny model telefonu niż w opisie powyżej należy zastosować mechaniczny przęłącznik słuchawki HL10 lub – jeśli to możliwe – właściwy moduł EHS do telefonu.
Każde urządzenie zawiera w komplecie własne okablowanie, niezbędne do sparowania poszczególnych części zestawu.

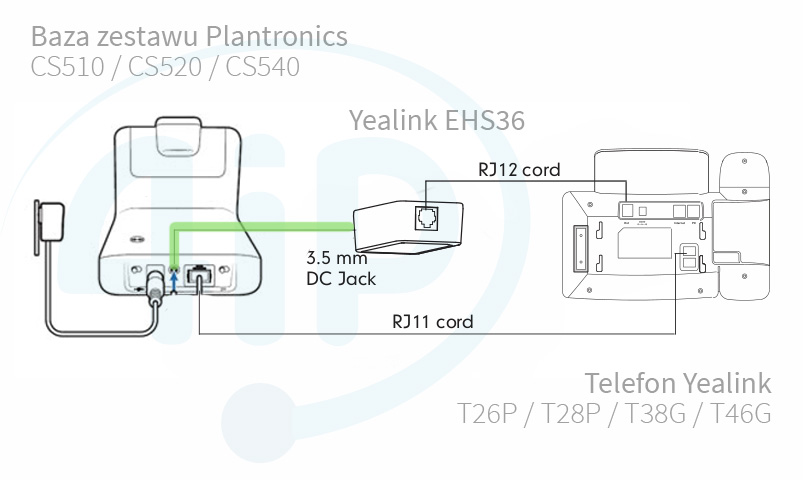

W pierwszej kolejności powinno się połączyć bazę zestawu słuchawkowego Plantronics z adapterem EHS36 za pomocą kabla jack 3,5 mm, zgodnie z przedstawioną poniżej ilustracją. Oba urządzenia wyposażone są w wyłącznie jedno kompatybilne wejście, dlatego możliwość pomyłki jest znikoma.

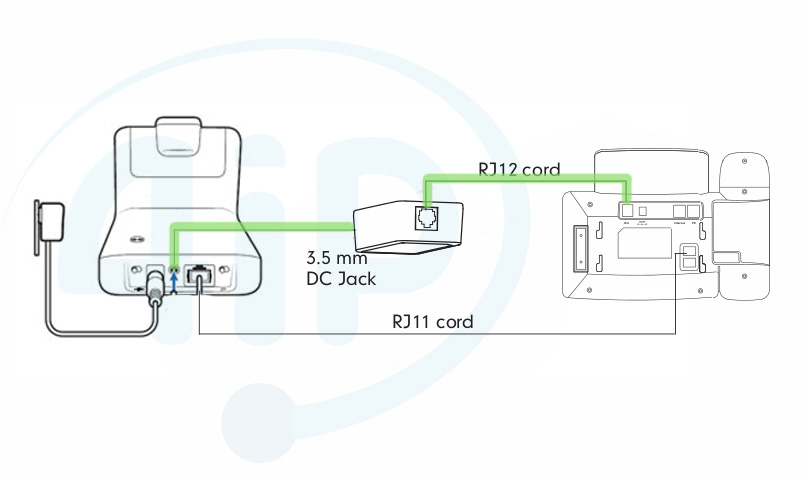

Następnie jeden koniec kabla RJ12 należy podłączyć do modułu EHS36, natomiast drugi do portu EXT wykorzystywanego telefonu Yealink. Właściwe wejście w telefonie jest wyraźnie oznaczone skrótem „Ext”. Czynność tą zaprezentowano na kolejnym schemacie.

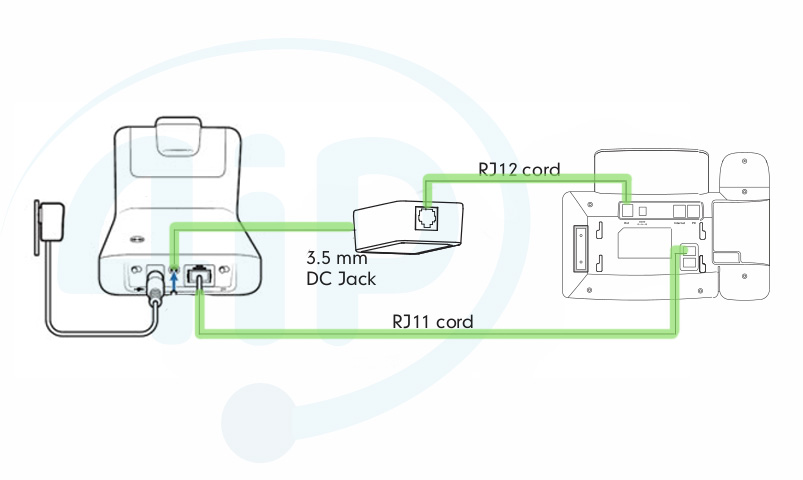

Aby podłączyć bazę zestawu słuchawkowego do telefonu IP trzeba wykorzystać kabel RJ11. W tym przypadku należy jednak zwrócić szczególną uwagę, czy przewód został właściwie podpięty do portu telefonu oznaczonego symbolem słuchawki nagłownej.
Na końcu oba urządzenia – zarówno baza Plantronics jak i telefon Yealink, powinny zostać podłączone do odpowiedniego źródła zasilania. Jeżeli zestaw słuchawkowy jest wykorzystywany po raz pierwszy należy umieścić słuchawkę na bazie, aby uzupełnić poziom energii akumulatora.
W przypadku jakichkolwiek problemów podczas instalacji zakupionego zestawu serdecznie zapraszamy do kontaktu z obsługą sklepu 4ip.pl w celu otrzymania indywidualnej pomocy.

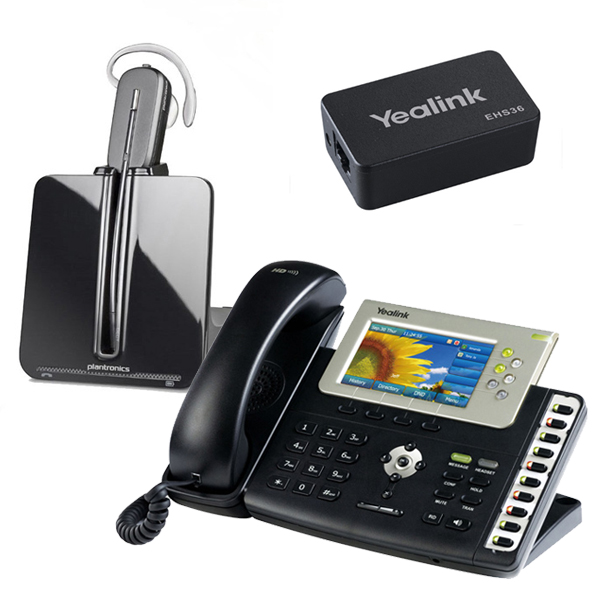

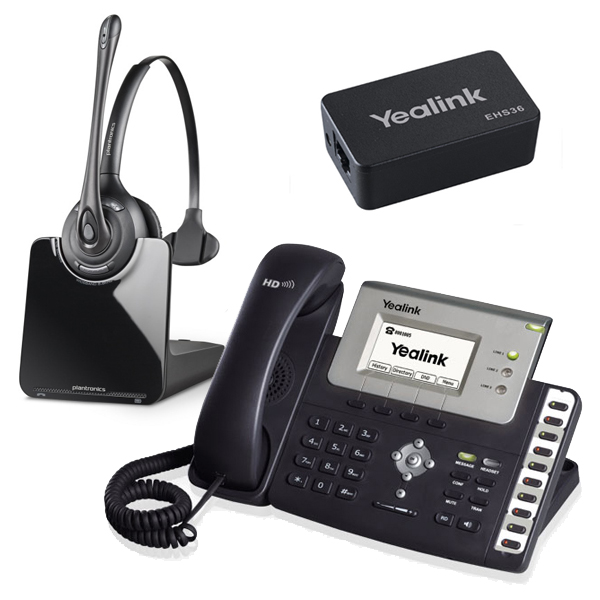

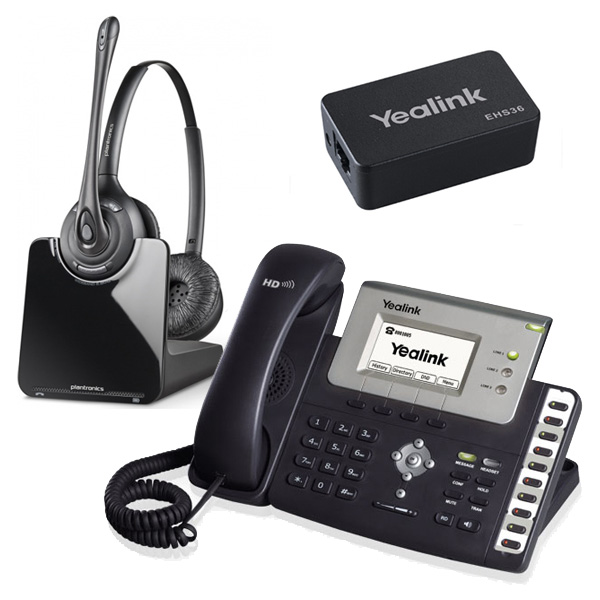

| Plantronics CS540 + Yealink T26P | Plantronics CS510 + Yealink T26P | Plantronics CS520 + Yealink T26P | Plantronics CS540 + Yealink T38G |
 |
 |
 |
 |
Elektroniczny przełącznik EHS36może być stosowany wyłącznie z telefonami „sekretarskimi” Yealink w celu umożliwienia bezprzewodowej kontroli połączeń z poziomu słuchawki nagłownej zestawu Plantronics.
